Стоп-сигналы, огни заднего хода, освещение салона, прикуриватель, контрольной лампы указателей поворотов и аварийной сигнализации
Fiat Linea / Схемы электрических соединений / Стоп-сигналы, огни заднего хода, освещение салона, прикуриватель, контрольной лампы указателей поворотов и аварийной сигнализации

Стоп-сигналы, огни заднего хода, освещение салона, прикуриватель,

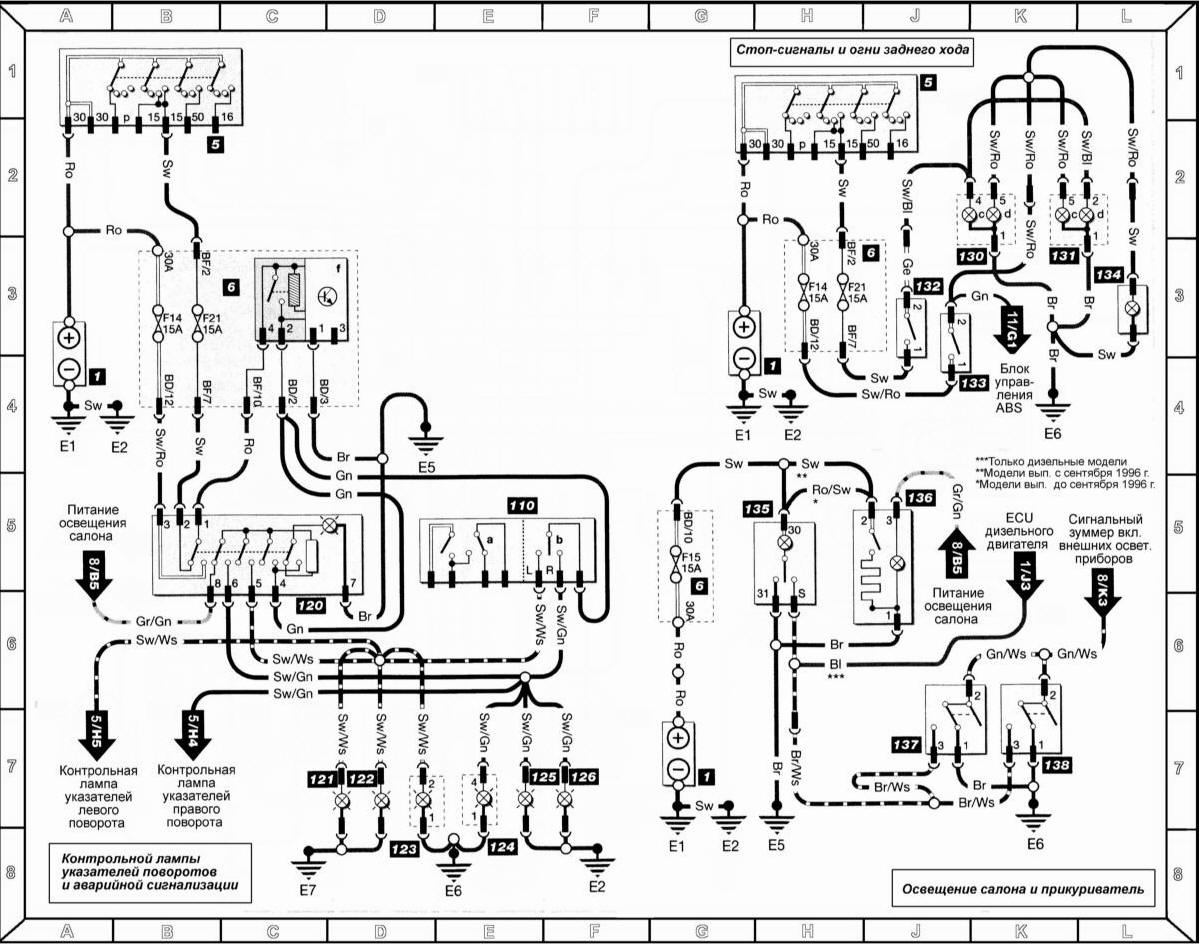

Стоп-сигналы, огни заднего хода, освещение салона, прикуриватель, контрольной лампы указателей поворотов и аварийной сигнализации

Обозначение компонентов


1 — Батарея
6 — Монтажный блок реле/предохранителей f = реле передних противотуманных фар 110 — Комбинированный переключатель а = ближний свет/мигание головными фарами b = указатели поворотов
120 — Выключатель аварийной сигнализации 121 — Боковой повторитель указателя левого поворота 122 — Передний указатель левого поворота 123 — Задний указатель левого поворота 124 — Задний указатель правого поворота 125 — Передний указатель правого поворота 126 — Боковой повторитель указателя правого поворота 130 — Левый задний комбинированный фонарь с = огонь заднего хода
d = стоп-сигнал
131 — Правый задний комбинированный фонарь с = огонь заднего хода
d = стоп-сигнал
132 — Датчик-выключатель огней заднего хода 133 — Датчик-выключатель стоп-сигналов 134 — стоп-сигнал верхнего уровня 135 — Передний салонный светильник 136 — Прикуриватель
137 — Выключатель водительской двери 138 — Выключатель пассажирской двери
