Габаритные огни, задние комбинированные фонари, подсветка номерного знака, освещение багажного отделения и головные фары

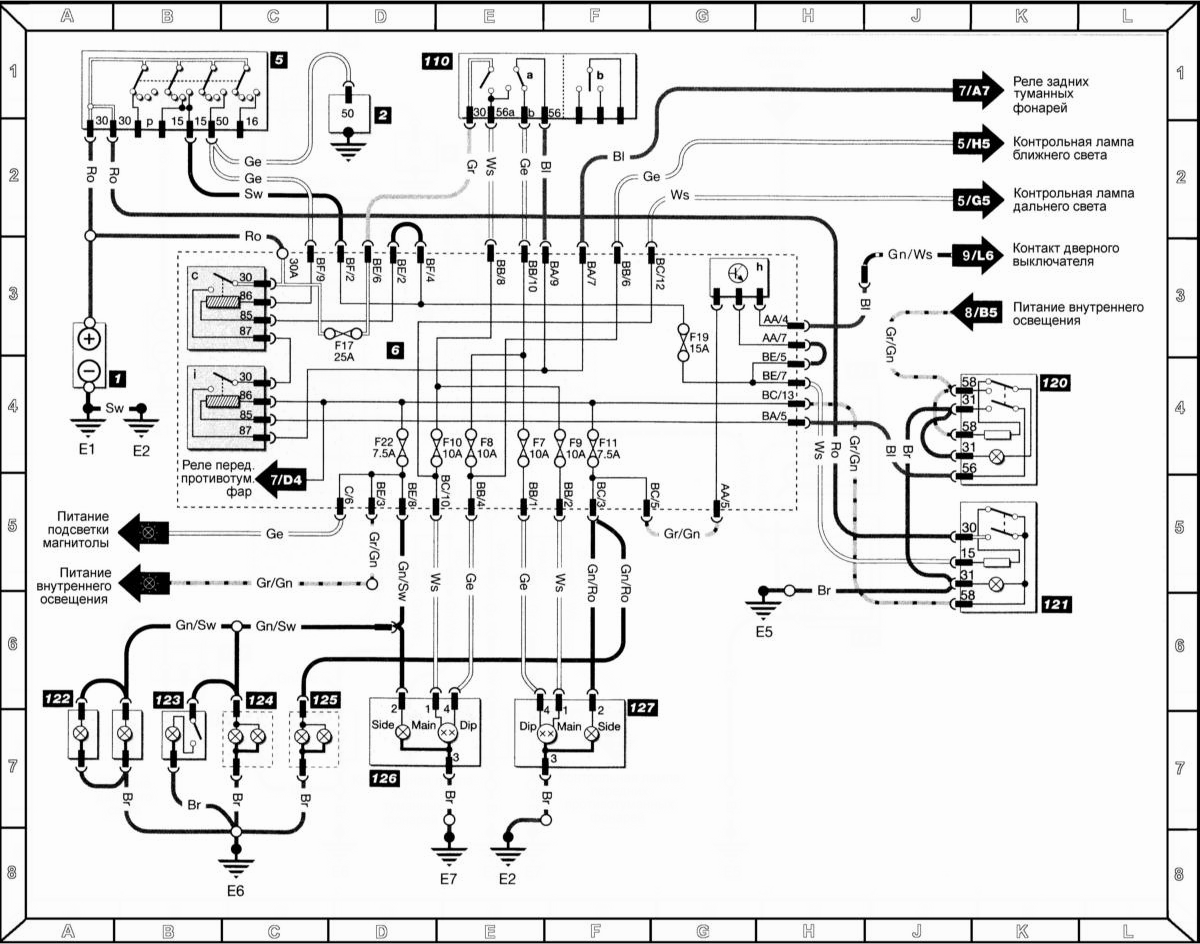

Fiat Linea / Схемы электрических соединений / Габаритные огни, задние комбинированные фонари, подсветка номерного знака, освещение багажного отделения и головные фары

Габаритные огни, задние комбинированные фонари, подсветка номерного знака,
Габаритные огни, задние комбинированные фонари, подсветка номерного знака, освещение багажного отделения и головные фары

Накладки на задние фонари ваз 21213.

Обозначение компонентов


1 — Батарея
2 — Стартер
5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х”
i = реле дальнего света
h = сигнальный зуммер габаритных огней 110 — Комбинированный переключатель а = ближний свет/мигание головными фарами b = указатели поворотов
120 — Выключатель ходовых огней (ближний свет) 121 — Выключатель габаритных огней 122 — Подсветка номерного знака 123 — Выключатель и фонарь освещения багажного отделения 124 — Левый задний фонарь 125 — Правый задний фонарь 126 — Левая головная фара 127 — Правая головная фар
Обозначения цвета изоляции электропроводки


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
