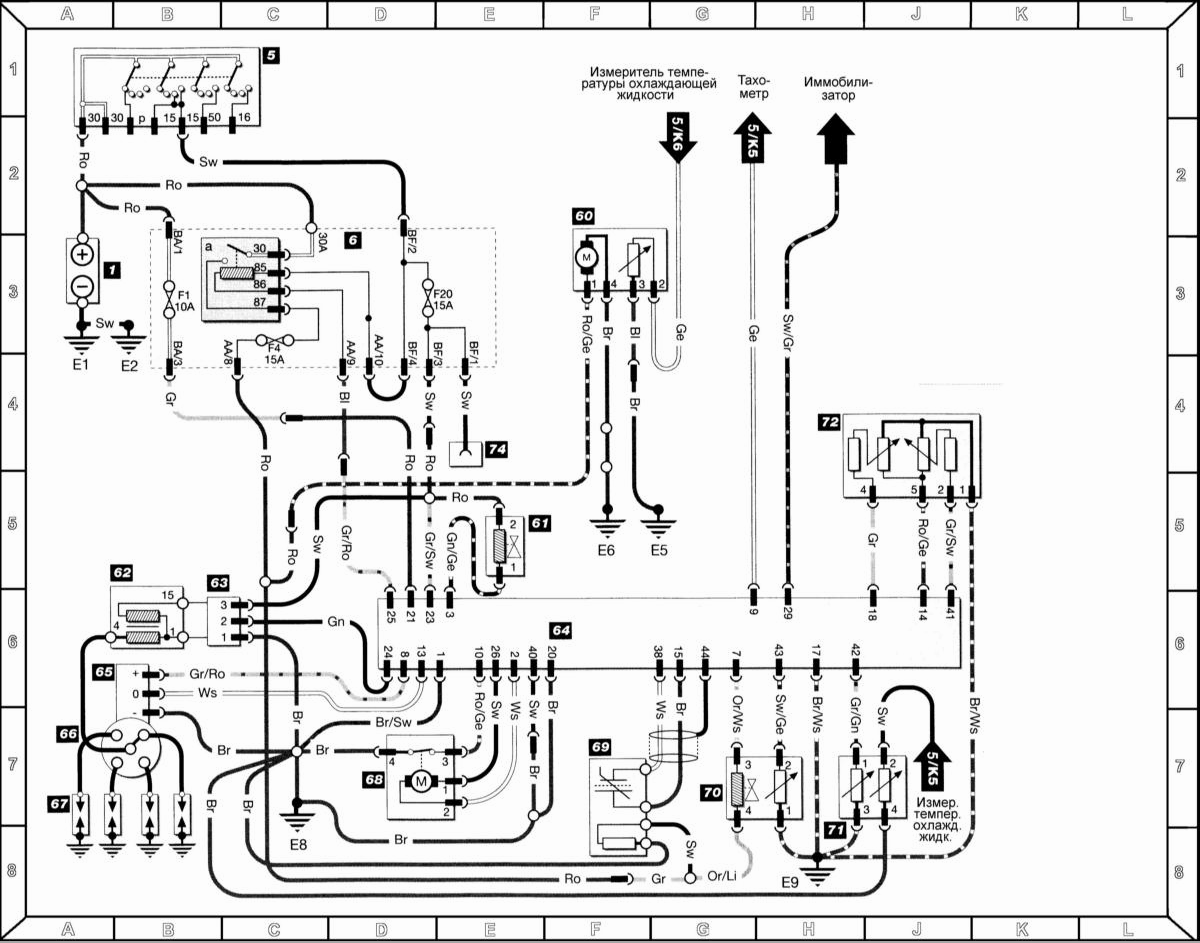

Система управления двигателем Mono-Motronic (с ноября 1995 г.)
Fiat Linea / Схемы электрических соединений / Система управления двигателем Mono-Motronic (с ноября 1995 г.)

Система управления двигателем Mono-Motronic (с ноября 1995 г.)
Система управления двигателем Mono-Motronic (с ноября 1995 г.)

Обозначение компонентов


1 — Батарея
5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей а = реле топливного насоса 60 — Топливный насос/датчик измерения расхода топлива 61 — Э/м клапан угольного фильтра 62 — Катушка зажигания
63 — Усилитель зажигания 64 — ECU системы впрыска топлива 65 — Датчик Холла
66 — Распределитель зажигания 67 — Свечи зажигания
68 — Датчик-выключатель холостого хода 69 — l-зонд
70 — Инжектор впрыска топлива/датчик температуры всасываемого воздуха 71 — CTS
72 — Потенциометр дроссельной заслонки 74 — Соединение иммобилизатора
Обозначения цвета изоляции электропроводки


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
