Снятие и установка компонентов единого замкаFiat Linea / Кузов и отделка салона / Снятие и установка компонентов единого замка

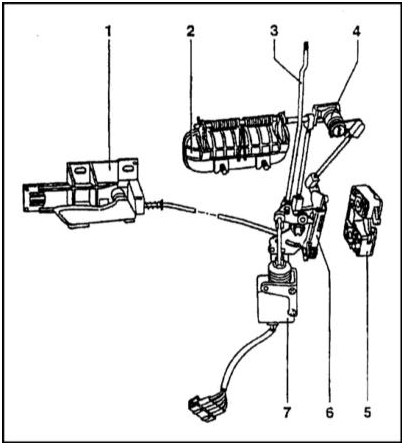

Устройство единого замка
1 — Внутренняя ручка дверного замка
2 — Наружная ручка дверного замка
3 — Тяга блокировки двери
4 — Цилиндр дверного замка
5 — Замок двери
6 — Электропривод единого замка
Устройство типичного единого замка показано на сопроводительной иллюстрации.
Дверные активаторы
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1 Снимите сборку замка соответствующей двери (см. Раздел Снятие и установка
дверных ручек и компонентов замка).
2 Выверните крепежные винты, отсоедините активатор от исполнительного штока и снимите его с замковой сборки.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
Установка производится в обратном порядке. Перед установкой снимавшихся с целью
обеспечения доступа панелей удостоверьтесь в исправности функционирования
единого замка.
