Снятие и установка дверных ручек и компонентов замка
Fiat Linea / Кузов и отделка салона / Снятие и установка дверных ручек и компонентов замка

СНЯТИЕ


ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей).



Внутренняя ручка двери


ПОРЯДОК ВЫПОЛНЕНИЯ

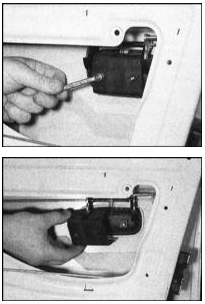

Выверните крепежный винт, снимите шайбу и отделите внутреннюю ручку двери от


Самая подробная информация самая лучшая ручка на нашем сайте.

Выверните крепежный винт, снимите шайбу и отделите внутреннюю ручку двери от исполнительного штока замка. Снимите ручку с двери.






Цилиндр замка передней двери


ПОРЯДОК ВЫПОЛНЕНИЯ

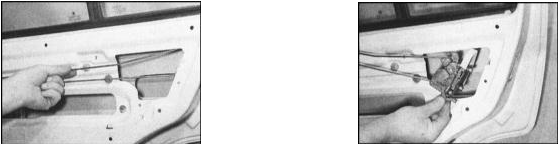

1. Снимите внутреннюю ручку, затем аккуратно отделите от дверной рамы изоляционную пленку, обеспечив доступ к компонентам замка.

2. Опустите оконного стекло таким образом, чтобы открылся доступ к болтам его крепления к регулятору стеклоподъемника. Выверните болты, снимите шайбы, затем полностью поднимите стекло и подклейте его скотчем к раме двери.

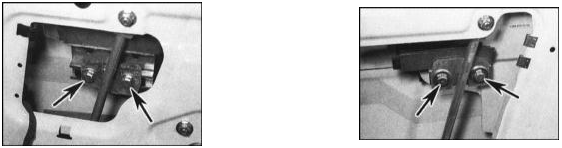

3. Отдайте гайки крепления задней стойки регулятора стеклоподъемника к двери.


3. Отдайте гайки крепления задней стойки регулятора стеклоподъемника к двери.

4. Отведите стойку в сторону от дверного замка.


4. Отведите стойку в сторону от дверного замка.

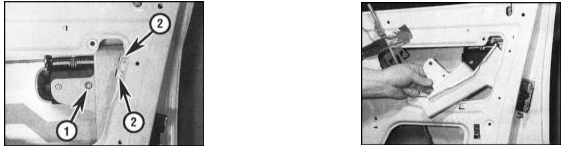

5. Отдайте гайку, отпустите крепежные фиксаторы и снимите с двери крышку противоугонной защиты, обеспечив доступ к замковой сборки.

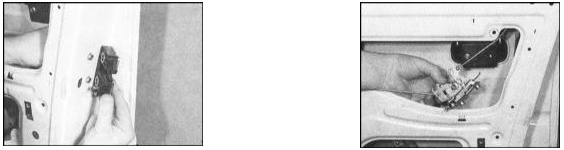

6. Отделите соединительный шток от сферического шарнира рычага замкового


6. Отделите соединительный шток от сферического шарнира рычага замкового цилиндра.

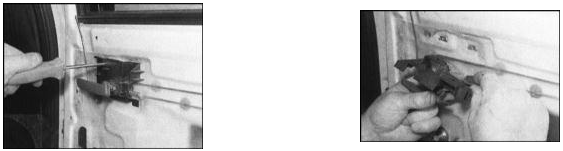

7. Сдвиньте крепежный фиксатор в одну из сторон, затем извлеките замковый


7. Сдвиньте крепежный фиксатор в одну из сторон, затем извлеките замковый цилиндр и снимите фиксатор.


Замок передней двери


ПОРЯДОК ВЫПОЛНЕНИЯ


Замок состоит из двух секций: наружной (включающей в себя защелку) и внутренней (включающей исполнительные штоки). Снятие наружной секции может быть произведено без демонтажа отделочной панели; ниже приводится описание процедуры снятия всей замковой сборки.


1. Выполните процедуры, описанные в параграфах с 1 по 5 подраздела Цилиндр замка передней двери.

2. Отсоедините от замка сферические шарниры исполнительных штоков наружной


2. Отсоедините от замка сферические шарниры исполнительных штоков наружной ручки и замкового цилиндра.

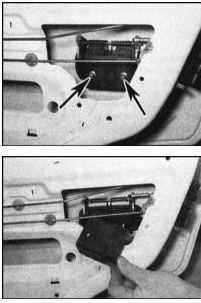

3. На моделях, оборудованных единым замком, пройдитесь по электропроводке от дверного активатора до разъема и рассоедините последний. Также выверните дополнительный болт крепления к двери кронштейна внутренней секции замка, внутрь которой помещен активатор.

12. На всех моделях выверните два крепежных болта и снимите с двери наружную


12. На всех моделях выверните два крепежных болта и снимите с двери наружную секцию сборки замка.Теперь внутренняя секция может быть извлечена из двери - постарайтесь запомнить установочные положения соединительных штоков внутренней кнопки и ручки двери.

На оборудованных единым замком моделях дверной активатор снимается в


На оборудованных единым замком моделях дверной активатор снимается в комплекте с внутренней сборкой замка.






Наружная ручка передней двери


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выполните процедуры, описанные в параграфах с 1 по 5 подраздела Цилиндр замка передней двери.

2. Отсоедините исполнительный шток от сферического шарнира наружной ручки.


2. Отсоедините исполнительный шток от сферического шарнира наружной ручки.

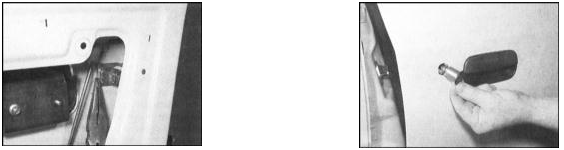

3. Отдайте крепежную гайку, снимите монтажную скобу и извлеките ручку из


3. Отдайте крепежную гайку, снимите монтажную скобу и извлеките ручку из двери.





Наружная ручка задней двери .


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно отделите от двери изоляционную пленку, обеспечив доступ к


1. Аккуратно отделите от двери изоляционную пленку, обеспечив доступ к компонентам замка.

2. Отсоедините исполнительный шток от сферического шарнира наружной ручки.


2. Отсоедините исполнительный шток от сферического шарнира наружной ручки.


3. Отдайте крепежные гайки, снимите монтажную скобу и извлеките ручку из


3. Отдайте крепежные гайки, снимите монтажную скобу и извлеките ручку из дверной рамы.






Сборка замка задней двери


ПОРЯДОК ВЫПОЛНЕНИЯ


Замок состоит из двух секций: наружной (включающей в себя защелку) и внутренней (включающей исполнительные штоки). Снятие наружной секции может быть произведено без демонтажа отделочной панели; ниже приводится описание процедуры снятия всей замковой сборки.


1. Снимите наружную ручку двери.

2. Выверните крепежные винты, снимите шайбы и отсоедините внутреннюю ручку двери от своего исполнительного штока. Снимите ручку с двери.

3. На моделях, оборудованных единым замком, пройдитесь по электропроводке от дверного активатора до разъема и рассоедините последний. Также выверните болт крепления кронштейна внутренней секции замка к двери.

4. На всех моделях выверните два крепежных болта и снимите с двери наружную


4. На всех моделях выверните два крепежных болта и снимите с двери наружную секцию замковой сборки.

5. Отсоедините исполнительный шток от кривошипа привода внутренней кнопки,


5. Отсоедините исполнительный шток от кривошипа привода внутренней кнопки, затем высвободите оба штока из двери и извлеките внутреннюю секцию замка.

На оборудованных единым замком моделях дверной активатор снимается в


На оборудованных единым замком моделях дверной активатор снимается в комплекте с внутренней сборкой замка.





УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Обратите внимание на следующие моменты:

a) Весь крепеж следует затягивать с требуемым усилием; b) Проследите за надежностью крепления соединительных штоков на сферических шарнирах и правильностью их регулировки. Регулировка производится путем корректировки положения на штоке наконечника. Добившись требуемого результата, прочно защелкните шток на шарнире; c) Прежде чем возвращать на место изоляционную пленку и устанавливать панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей) проверьте исправность функционирования замка и обеих ручек; d) В заключение удостоверьтесь в исправности функционирования замка и плотности закрывания двери. В случае необходимости ослабьте крепежные винты и подкорректируйте положение ударника замка. Закончив регулировку, затяните крепеж с требуемым усилием.
