Установка рулевого механизма
Fiat Linea / Подвеска и рулевое управление / Установка рулевого механизма

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на рулевой механизм резиновые подушки опор, развернув их

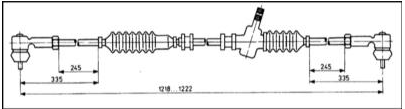

1. Установите на рулевой механизм резиновые подушки опор, развернув их плоской стороной вниз. При установке необходимо соблюсти размеры приведенные на иллюстрации.

2. Тщательно зачистите сопрягаемые поверхности и установите изнутри на переборку двигательного отсека уплотнительную пластину и прокладку.

3. Заведите сборку рулевого механизма на свое штатное старавшись не повредить при этом уплотнительную пластину переборки. При помощи ассистента добейтесь совмещения нанесенных в процессе демонтажа посадочных меток и введите промежуточный вал в зацепление со шлицами приводной шестерни реечной передачи.

4. Удостоверьтесь, что резиновые подушки обеих опор развернуты плоскими сторонами к подрамнику, затем установите крепежные хомуты.

5. Прочистите резьбу обоих крепежных болтов, затем слегка смажьте ее фиксирующим герметиком типа Loctite 270. Вверните болты и в несколько приемов равномерно затяните их с требуемым усилием.

6. В салоне автомобиля удостоверьтесь в правильности посадки уплотнительной пластины относительно картера рулевого механизма, затем прочно затяните крепежные гайки.

7. Удостоверьтесь в правильности установки карданного шарнира промежуточного вала, затем вверните стяжной болт шарнирной сборки и затяните его с требуемым усилием. При соответствующей комплектации установите на место отделочный кожух основания колонки.

8. Заведите наконечники рулевых тяг в поворотные рычаги ступичных сборок. Наверните крепежные гайки, прочно затяните их и зафиксируйте новыми шплинтами.

9. Установите на место колеса, затем опустите автомобиль на землю и затяните колесные болты с требуемым усилием.

10. В заключение проверьте углы установки передних колес, в случае необходимости произведите соответствующую регулировку (см. Раздел Углы установки колес автомобиля - общая информация).



Модели с гидроусилителем руля


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выполните процедуры, изложенные в подразделе Снятие.

2. Установите новые уплотнительные шайбы с обеих сторон штуцерных соединений гидравлических шлангов, затем вверните штуцерные болты и затяните их с требуемым усилием, не снимая со шлангов зажимов/струбцин.

3. Установите на место колеса, затем опустите автомобиль на землю и затяните колесные болты с требуемым усилием.

4. Долейте свежую гидравлическая жидкость в резервуар рулевого насоса (см. Раздел Удаление воздушных пробок из гидравлического тракта системы усиления руля).

5. В заключение проверьте углы установки передних колес, в случае необходимости произведите соответствующую регулировку (см. Раздел Углы установки колес автомобиля - общая информация).
