Компоненты системы впрыска Simos 2P - Корпус дросселя
Fiat Linea / Система распределенного впрыска (MPFI) бензинового двигателя / Компоненты системы впрыска Simos 2P - Корпус дросселя

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхние крышки корпуса дросселя и воздухоочистителя (см. Раздел Снятие и установка сборки воздухоочистителя).

2. Отсоедините трос акселератора от рычага управления положением дроссельной заслонки (см. Раздел Снятие, установка и регулировка троса акселератора).

3. Отсоедините отрицательный провод от батареи.

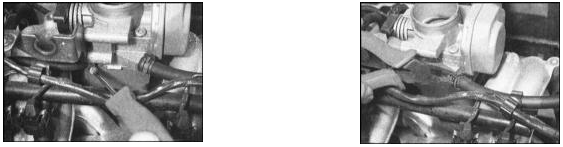

4. Рассоедините разъем электропроводки модуля положения дроссельной заслонки.


4. Рассоедините разъем электропроводки модуля положения дроссельной заслонки.


5. Отсоедините от корпуса дросселя вакуумный шланг, идущий от крышки головки цилиндров, и шланг угольного адсорбера.


6. Выверните четыре сквозных болта и снимите корпус дросселя с впускного


6. Выверните четыре сквозных болта и снимите корпус дросселя с впускного трубопровода. Снимите также прокладку (при сборке она подлежит замене в обязательном порядке).


УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Обратите внимание на следующие моменты:

a) Не забудьте заменить уплотнительную прокладку; b) Сквозные болты крепления корпуса дросселя должны быть затянуты с требуемым усилием;
c) Проследите за качеством всех шланговых и электрических соединений; d) Не забудьте отрегулировать натяжение троса акселератора (см. Раздел Снятие, установка и регулировка троса акселератора).
