Снятие, установка и регулировка троса акселератора
Fiat Linea / Система центрального впрыска (SPFI) бензинового двигателя / Снятие, установка и регулировка троса акселератора

СНЯТИЕ


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите кожух воздухоочистителя (см. Раздел Снятие и установка сборки воздухоочистителя).

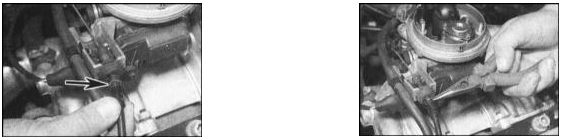

2. На корпусе дросселя отсоедините сердечник троса от пластины шпинделя


2. На корпусе дросселя отсоедините сердечник троса от пластины шпинделя дроссельной заслонки - сердечник следует оттянуть, а затем отсоединить наконечник.

3. Снимите колпачок с наружного конца оболочки троса, затем высвободите из


3. Снимите колпачок с наружного конца оболочки троса, затем высвободите из опорного кронштейна резиновую проходную втулку, которая позже может быть скинута с оболочки.


4. В салоне автомобиля высвободите соединительный ниппель троса из фиксатора на верхнем конце педали акселератора.

5. Высвободите трос из промежуточных направляющих фиксаторов и продерните его сквозь переборку двигательного отсека (постарайтесь не повредить резиновую проходную втулку).


УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке.


РЕГУЛИРОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

Зафиксируйте оболочку троса в опорном кронштейне на корпусе дросселя, для


Зафиксируйте оболочку троса в опорном кронштейне на корпусе дросселя, для чего защелкните металлическое стопорное кольцо в один из пазов оболочки таким образом, чтобы при упоре рычага привода дроссельной заслонки в стопор положения холостого хода вся слабина троса оказывалась выбранной.
