Карбюратор - общая информация

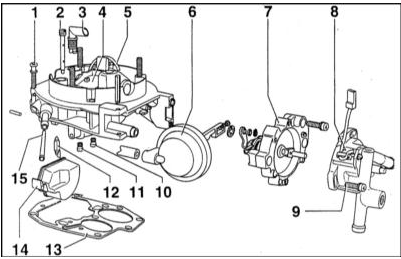

Компоненты крышки карбюратора
Компоненты крышки карбюратора

1 — Винт (7 Нм)
2 — Трубка свободного хода 3 — Вентиляционная трубка 4 — Воздушная заслонка
5 — Эконостат камеры II
6 — Вакуумная камера дополнительного пускового устройства (Pulldown) 7 — Пусковое устройство
8 — Крышка полуавтоматического пускового устройства

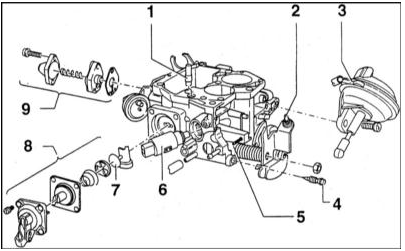

Компоненты корпуса карбюратора
Компоненты корпуса карбюратора

1 — Трубка экономайзера
2 — Винт регулировки оборотов быстрого холостого хода 3 — Мембранный датчик дроссельной заслонки II 4 — Винт регулировки качества смеси холостого хода 5 — Винт регулировки оборотов холостого хода 6 — Э/м запорный клапан экономайзера принудительного холостого хода (ЭПХ) 7 — Впускной клапан ускорительного насоса 8 — Ускорительный насос
9 — Экономайзер

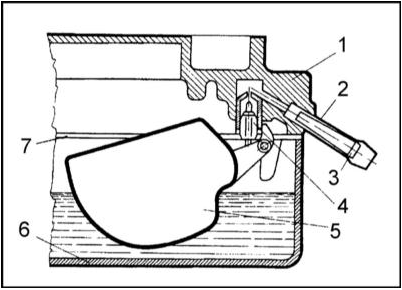

Фрагмент сечения поплавковой камеры
Фрагмент сечения поплавковой камеры

1 — Крышка карбюратора
2 — Впускной патрубок
3 — Сетчатый фильтрующий элемент 4 — Игольчатый клапан
5 — Поплавок
6 — Корпус карбюратора
7 — Уплотнительная прокладка

Конструкция фильтрующего/возвратного устройства
Конструкция фильтрующего/возвратного устройства

1 — Штуцер подвода топлива от бензонасоса 2 — Штуцер подвода топлива к карбюратору 3 — Сетчатый фильтр
4 — Шариковый клапан
5 — Сливной штуцер

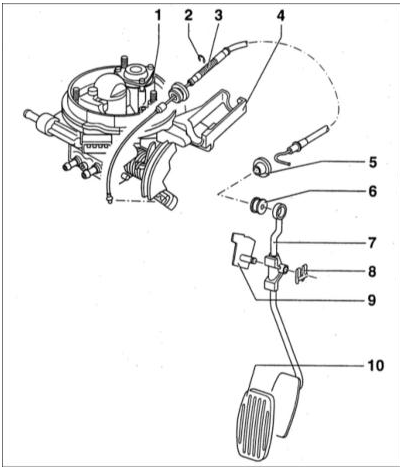

Педаль газа и трос привода дроссельной заслонки
Педаль газа и трос привода дроссельной заслонки

1 — Карбюратор
2 — Стопорное кольцо
3 — Трос привода дроссельной заслонки 4 — Кронштейн
5 — Резиновая уплотнительная втулка 6 — Резиновая втулка
7 — Педаль газа
8 — Фиксатор
9 — Ось педали
10 — Резиновая накладка педали

Место крепления приводного троса к рычагу дроссельной заслонки
Место крепления приводного троса к рычагу дроссельной заслонки

1 — Гнездо фиксатора посадки наконечника троса 2 — Рычаг привода дроссельной заслонки 3 — Трос привода дроссельной заслонки

Регулировка оборотов холостого хода двигателя
Регулировка оборотов холостого хода двигателя

1 — Винт регулировки оборотов холостого хода 2 — Ступенчатый шкив
3 — Винт регулировки положения воздушной заслонки полуавтоматики запуска

Регулировка свободного хода механизма привода дроссельной заслонки
Регулировка свободного хода механизма привода дроссельной заслонки

1 — Кронштейн
2 — Фиксатор
3 — Резиновая шайба
4 — Оболочка троса
5 — Приводной трос
6 — Рычаг привода дроссельной заслонки
