Водяной насос - Общая информация
Fiat Linea / Системы охлаждения, отопления / Водяной насос - Общая информация

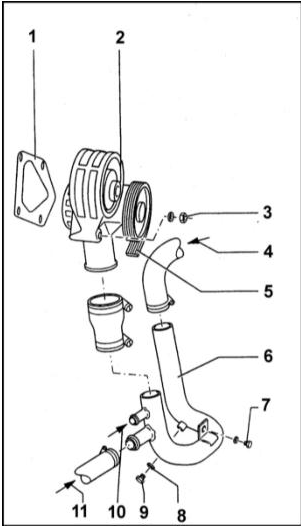

Водяной насос (элементы конструкции)
Водяной насос (элементы конструкции)

1 — Прокладка
2 — Водяной насос
3 — Гайка 20 Нм
4 — От радиатора
5 — Приводной ремень
6 — Трубка
7 — Винт,10 Нм
8 — Уплотнительное кольцо 9 — Пробка сливного отверстия 10 — От автоматики запуска (карбюратор) 11 — От отопителя

Водяной насос (продольный разрез)
Водяной насос (продольный разрез)

1 — Упругая шайба
2 — Упругий штифт 5х36
3 — Шкив
4 — Подшипник
5 — Корпус насоса
6 — Ротор
7 — Осевое уплотнительное кольцо

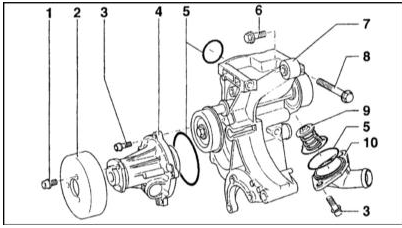

Компоненты сборки водяного насоса/кронштейна опоры силового агрегата
Компоненты сборки водяного насоса/кронштейна опоры силового агрегата дизельного двигателя

1 — Болт шкива
2 — Шкив
3 — Крепежный болт
4 — Водяной насос
5 — Уплотнительное кольцо 6 — Болт ТНВД
7 — Сборка кожуха насоса с кронштейном опоры 8 — Крепежный болт
9 — Термостат
10 — Крышка термостата

Центробежный водяной насос приводится в действие ременной передачей от коленчатого вала двигателя и обеспечивает циркуляцию охлаждающей жидкости. Жидкость, находящаяся между лопастями вращающегося ротора, выталкивается наружу под действием центробежной силы. Корпус отлит из алюминия и дополнительно служит корпусом для резиновой подушки опоры подвески силового агрегата. Посредством четырех гаек М8 корпус крепится на шпильках, посаженных в переднюю стенку блока цилиндров.


Между корпусом насоса и блоком устанавливается уплотнительная прокладка.


Внутри корпуса расположен вал ротора , являющийся составной частью подшипника типа PLC 75-1. Подшипник установлен в корпусе насоса при помощи штифта диаметром 5 мм и длиной 35 мм. Подшипник набивается смазкой на заводе-изготовителе и в регулярном обслуживании не нуждается.


На цапфу вала, выступающую из корпуса насоса напрессован приводной шкив. Герметизация посадки цапфы в корпусе обеспечивается сальником, состоящим из керамического кольца, и надетого на него подпружиненного профильного кольца.
