Снятие шатунно-поршневых сборок

Двигатель 1.3 л


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите головку цилиндров, поддон картера двигателя и шестерни масляного насоса. Удостоверьтесь в надежности посадки гильз цилиндров, в случае необходимости зафиксируйте их при помощи специальных шайб.

2. Проверьте нижние головки шатунов и крышки шатунных подшипников на наличие идентификационных меток в виде цифр, выбитых боковой поверхности компонентов. Маркировка должна соответствовать нумерации цилиндров (первым считается цилиндр, ближайший к газораспределительной цепи).

3. В случае необходимости самостоятельно пометьте проточенные на шатунах и их крышках лыски (воспользуйтесь краской или кернером).

4. Проверьте осевой люфт шатунов, щупом лезвийного типа замерив величину зазора между их нижними головками и щеками кривошипов. Если результат измерения превышает оговоренное в Спецификациях допустимое значение, соответствующий шатун следует заменить.

5. Провернув коленчатый вал, приведите поршни 2-го и 3-го цилиндров в положения НМТ.

6. Отдайте крепежные гайки и снимите крышку нижней головки шатуна с вложенным в нее вкладышем шатунного подшипника коленчатого вала.

7. Если демонтаж производится только с целью замены вкладышей, снимите шатун с шейки вала (постарайтесь не повредить шейку вала и зеркало цилиндра - на шпильки крепления крышки подшипника лучше натянуть отрезки топливного шланга) и извлеките из его головки верхний вкладыш подшипника.

8. Сложите снятые с каждого из шатунов компоненты отдельно.

9. Снимите компоненты нижних головок шатунов поршней 1-го и 4-го цилиндров. Действуйте крайне осторожно, чтобы не повредить зеркала цилиндров.

10. Удалите ступеньку нагарообразования в верхней части каждого из цилиндров.



Двигатели 1.6 л и дизельный


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите головку цилиндров, поддон картера, маслоотражатель, масляный насос и маслозаборник.

2. Опустив поршни в среднее положение, ощупайте пальцем зеркала цилиндров, проверяя их на наличие ступенчатого износа в районе верхней границы хода поршней. Ступеньки должны быть удалены при помощи специального зенкера, так как в противном случае нельзя будет исключить вероятность повреждения поршней в процессе извлечения шатунных сборок.

3. Чертилкой процарапайте на днище каждого из поршней номер соответствующего цилиндра.

4. При помощи щупа лезвийного типа замерьте осевой люфт посадки шатунов на шейках коленчатого вала. Результаты измерений запишите.

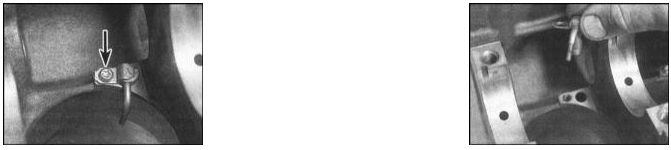

5. На дизельном двигателе выверните крепежные винты и извлеките из своих гнезд сопла маслораспылителей охлаждения поршней.


6. Провернув коленчатый вал, выставьте поршни 1-го и 4-го цилиндров в


6. Провернув коленчатый вал, выставьте поршни 1-го и 4-го цилиндров в положения НМТ. В случае необходимости накерните на шатунах и крышках номера цилиндров, стрелкой обозначьте ориентацию крышек относительно шатунов.


7. Постарайтесь запомнить ориентацию шатунно-поршневых сборок на двигателе. В зависимости от типа двигателя сборки могут помечены различными способами: на обращенной в сторону газораспределительного ремня стороне нижних головок и их крышек наносятся точечные метки, риски, либо предусматриваются различной формы выступы на литье. Если заводскую маркировку не удается обнаружить, нанесите метки самостоятельно.

8. В несколько приемов (по пол-оборота за подход) ослабьте болты крепления крышки, снимите крышку с нижним вкладышем. Во избежание путаницы при сборке подклейте вкладыш к крышке скотчем. Повторите процедуру для сборки.

9. Рукояткой молотка вытолкните сборки через цилиндры, извлеките верхние вкладыши и подклейте их скотчем к шатунам.

10. Действуя в прежнем порядке снимите шатунно-поршневые сборки 2-го и 3-го цилиндров.
