Выключатели панели приборов и рулевой колонки
Fiat Linea / Инструкция по эксплуатации автомобилем Skoda Felicia / Выключатели панели приборов и рулевой колонки

Расположение выключателей панели приборов и рулевой колонки показано на

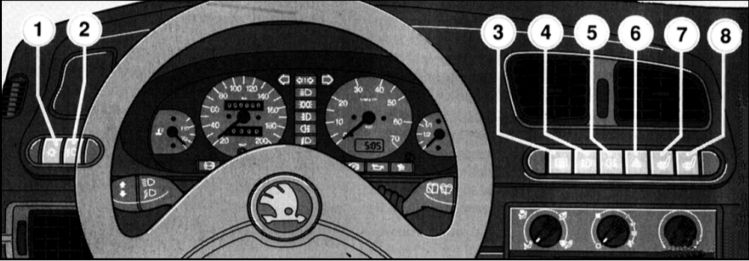

Расположение выключателей панели приборов и рулевой колонки показано на иллюстрации.

Приведенная в тексте нумерация соответствует указанной иллюстрации.


На моделях с правосторонним рулевым управлением расположение выключателей несколько отличается от описанного в настоящем подразделе. Тем не менее вся символика остается прежней.


Помните, что пользование осветительными и сигнальными приборами должно осуществляться в соответствии с нормами ПДД и федеральных законов.


При открывании любой из передних дверей автомобиля специальный сигнальный зуммер предупредит водителя о необходимости выключить внешние осветительные приборы. Зуммер функционирует даже при выключенном зажигании. Для отключения зуммера достаточно захлопнуть обе передних двери, что позволяет в случае необходимости осуществлять парковку автомобиля с включенными габаритными огнями.

Выключатель габаритных огней/подсветки приборов (1)


Выключатель габаритных огней/подсветки приборов (1)



При помощи данного переключателя производится включение габаритных огней автомобиля и подсветки приборного щитка/элементов управления.

Выключатель ближнего света головных фар (2)


Выключатель ближнего света головных фар (2)



Активация ближнего света фар может быть осуществлена только при включенных габаритных огнях. После выключения зажигания отключение головных фар происходит автоматически.

Выключатель обогрева заднего стекла (3)


Выключатель обогрева заднего стекла (3)



Обогреватель заднего функционирует только при включенном зажигании. ТЭН обогревателя потребляет много электроэнергии, поэтому, во избежание подсадки батареи, обогрев следует отключать сразу как только стекло приобретет достаточную прозрачность.



На моделях, оборудованных электропакетом, одновременно с обогревом заднего стекла включается также обогрев наружных зеркал заднего вида.

Выключатель передних противотуманных фар (4)


Выключатель передних противотуманных фар (4)



Активация противотуманных фар возможна только при включенных габаритных огнях и ближнем/дальнем свете головных фар.

Выключатель задних туманных фонарей (5)


Выключатель задних туманных фонарей (5)



Активация задних противотуманных фонарей становится возможной также только после включения ближнего/дальнего света головных фар, либо только после включения передних противотуманных фар (в зависимости от исполнения модели и региона эксплуатации автомобиля).



Электрический разъем прицепного устройства заводской комплектации оборудован таким образом, что при включении противотуманного фонаря прицепа происходит автоматическое отключение задних противотуманных фонарей автомобиля.

Выключатель аварийной сигнализации (6)


Выключатель аварийной сигнализации (6)



При включении аварийной сигнализации происходит одновременная активация всех указателей поворотов автомобиля и их контрольных ламп.

Выключатели обогрева передних сидений (7, 8)


Выключатели обогрева передних сидений (7, 8)



При включенном зажигании предусмотрена возможность подогрева передних сидений автомобиля. Активация ТЭНа обогревателя водительского сиденья производится при помощи кнопки (7), кнопкой (8) включается обогрев пассажирского сиденья.


Отключение обогрева сидений происходит автоматически по истечение около 4 минут.



Во избежание подсадки батареи составители настоящего Руководства рекомендуют производить подогрев сидений только при запущенном двигателе.


На моделях с правосторонним рулевым управлением выключатели расположены в зеркальном относительно приведенного на иллюстрации порядке.


На некоторых моделях выключатели обогрева передних сидений расположены на центральной консоли позади рычага управления РКПП, между выключателями управления функционированием привода стеклоподъемников.

Переключатель регулировки положения оптической оси головных фар


Переключатель регулировки положения оптической оси головных фар

Переключатель расположен в левом нижнем углу панели приборов автомобиля между


Переключатель расположен в левом нижнем углу панели приборов автомобиля между дефлектором воздуховода и рулевой колонкой. Путем вращения рукоятки регулятора может быть произведена плавная корректировка направления оптической оси головных фар в соответствии с изменением степени загрузки автомобиля.


Базовым является нулевой положение переключателя. Правильная регулировка наклона оптической оси блок-фар позволяет добиться наилучшего освещения дороги при минимальном риске ослепления водителей встречных и попутных транспортных средств. Ниже приведена таблица соответствия положений переключателя различным степеням загрузки автомобиля.

Положение рукоятки переключателя Степень загрузки автомобиля
Универсал Пикап
0 1 ÷ 2 человека, без груза 1 ÷ 2 человека, без груза
I 5 человек + 75 кг груза 1 ÷ 2 человека + 350 кг груза
II 1 человек при полной загрузке 1 человек + 450 кг груза

На моделях Пикап со специализированным кузовом уже в незагруженном состоянии автомобиля следует установить рукоятку регулятора в положение между 0 и I.
