Контрольные лампы

Контрольные лампы
Контрольные лампы

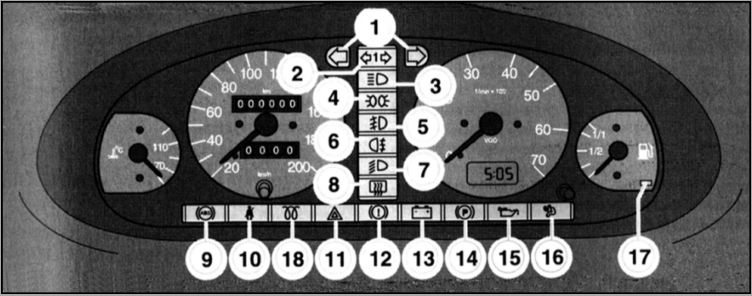

1 — Контрольные лампы указателей поворотов 2 — Контрольные лампы указателей поворотов прицепа 3 — Контрольная лампа включения дальнего света головных фар 4 — Контрольная лампа включения габаритных огней 5 — Контрольная лампа Включения противотуманных фар 6 — Контрольная лампа включения задних противотуманных фонарей 7 — Контрольная лампа включения ближнего света головных фар 8 — Контрольная лампа включения обогрева заднего стекла 9 — Контрольная лампа ABS 10 — Контрольная лампа “Пристегните ремни” 11 — Контрольная лампа включения аварийной сигнализации 12 — Контрольная лампа уровня тормозной жидкости 13 — Контрольная лампа уровня заряда аккумуляторной батареи 14 — Контрольная лампа взведения стояночного тормоза 15 — Контрольная лампа давления двигательного масла 16 — Контрольная лампа системы подушек безопасности 17 — Контрольная лампа запаса топлива 18 — Контрольная лампа системы преднакала (дизельный двигатель)

Стоимость ремонта турбокомпрессора ремонт турбин.

Расположение контрольных ламп может варьироваться в зависимости от оборудования модели и типа двигателя, однако используемая в тексте символика при этом не меняется.

Приведенная в тексте нумерация соответствует указанной на иллюстрации.

Контрольные лампы указателей поворотов (1)


Контрольные лампы указателей поворотов (1)



Мигание одной из контрольных ламп индикатора подтверждает включение указателей соответствующего поворота. При выходе из строя лампы одного из указателей частота мигания индикатора удваивается (утверждение не распространяется на случай буксировки прицепа).



При включении аварийной сигнализации начинают мигать обе контрольные лампы индикатора.

Контрольные лампы указателей поворотов прицепа (2)


Контрольные лампы указателей поворотов прицепа (2)



Во время буксировки прицепа данные лампы дублируют показания индикатора основных указателей поворотов, подтверждая исправность функционирования указателей прицепа. При выходе из строя какого-либо из указателей на прицепе или автомобиле индикатор перестает функционировать.

Контрольная лампа включения дальнего света головных фар (3)


Контрольная лампа включения дальнего света головных фар (3)



Индикатор загорается синим светом при включении дальнего света головных фар, а также при сигнализации дальним светом.

Контрольная лампа включения габаритных огней (4)


Контрольная лампа включения габаритных огней (4)



Индикатор срабатывает при включении ходовых огней автомобиля.

Контрольная лампа включения противотуманных фар (5)


Контрольная лампа включения противотуманных фар (5)



Индикатор подтверждает включение передних противотуманных фар автомобиля.

Контрольная лампа включения задних туманных фонарей (6)


Контрольная лампа включения задних туманных фонарей (6)



Индикатор подтверждает включение задних туманных фонарей автомобиля.

Контрольная лампа включения ближнего света головных фар (7)


Контрольная лампа включения ближнего света головных фар (7)



Индикатор подтверждает включение ближнего света головных фар.

Контрольная лампа включения обогрева заднего стекла (8)


Контрольная лампа включения обогрева заднего стекла (8)



Индикатор подтверждает включение обогревателя заднего стекла.

Контрольная лампа ABS (9)


Контрольная лампа ABS (9)



Лампа загорается на короткое время (вместе с индикатором уровня тормозной жидкости) каждый раз при включении зажигания. Если спустя несколько секунд после запуска двигателя лампа не погаснет, следовательно имеет место нарушение функционирования системы антиблокировки тормозов (ABS). Последнее относится также к случаям полного отказа лампы от включения, либо включению ее во время движения. Подтверждаемый индикатором отказ антиблокировочной системы означает, что торможение автомобиля будет осуществляться без ABS, в обычном режиме. Данный факт должен быть учтен при управлении транспортным средством. При первой же возможности автомобиль следует отогнать на фирменную станцию техобслуживания компании Skoda для проведения диагностики системы и выполнения необходимого ремонта.

Контрольная лампа “Пристегните ремни” (10)


Контрольная лампа “Пристегните ремни” (10)



Индикатор предупреждает водителя и пассажиров автомобиля о необходимости пристегивания ремнями безопасности.

Контрольная лампа аварийной сигнализации (11)


Контрольная лампа аварийной сигнализации (11)



Индикатор подтверждает включение аварийной сигнализации.

Контрольная лампа уровня тормозной жидкости (12)


Контрольная лампа уровня тормозной жидкости (12)



С целью проверки исправности лампы индикатор кратковременно загорается при запуске двигателя. Отказ лампы от выключения после запуска двигателя, либо срабатывание ее во время движения свидетельствует о падении уровня тормозной жидкости в резервуаре ГТЦ. Автомобиль следует без промедления отогнать на ближайшую фирменную станцию техобслуживания компании Skoda для проверки состояния тормозной системы, выявления и устранения причины нарушения.



При перегоне автомобиля на станцию техобслуживания следует учитывать возможное увеличение тормозного пути и некоторое повышение сопротивления выжиманию педали ножного тормоза!

Контрольная лампа уровня заряда аккуму-ляторной батареи (13)


Контрольная лампа уровня заряда аккуму-ляторной батареи (13)



Индикатор загорается при включении зажигания и должен погаснуть после успешного запуска двигателя. В противном случае, а также в случае срабатывания контрольной лампы во время движения, остановите автомобиль и заглушите двигатель.


Проверьте состояние и усилие натяжения ремня привода генератора. Так как тем же ремнем приводится в действие водяной насос системы охлаждения, в случае его обрыва или ослаблении натяжения нельзя продолжать движение. Отрегулируйте либо замените ремень.


Если ремень в порядке, автомобиль следует отогнать на ближайшую станцию техобслуживания. Чтобы избежать полной разрядки батареи, отключите все бортовые потребители электроэнергии, функционирование которых не является жизненно необходимым во время движения.

Контрольная лампа взведения стояночного тормоза (14)


Контрольная лампа взведения стояночного тормоза (14)



Индикатор активируется при включенном зажигании и предупреждает водителя о необходимости отпускания стояночного тормоза перед началом движения. При отпускании рычага управления стояночного тормоза индикатор гаснет.

Контрольная лампа давления масла (15)


Контрольная лампа давления масла (15)



Индикатор загорается на короткое время при включении зажигания и должен погаснуть после успешного запуска двигателя. В противном случае, а также в случае срабатывания контрольной лампы во время движения, остановите автомобиль и заглушите двигатель. Проверьте уровень моторного масла. В случае необходимости произведите соответствующую корректировку.


Если уровень двигательного масла в норме, не следует продолжать движение. Двигатель нельзя запускать даже на холостые обороты. Обратитесь за помощью в ближайшую станцию техобслуживания.



Срабатывание контрольной лампы может вызвано также понижением оборотов двигателя ниже нормальных холостых. В этом случае для отключения индикатора достаточно будет слегка выжать педаль акселератора, либо переключить РКПП на более низкую передачу.


Контрольная лампа давления масла не должна рассматриваться как индикатор уровня последнего! Сказанное означает, что уровень моторного масла следует проверять регулярно и вне зависимости от показаний индикатора давления.

Контрольная лампа системы подушек безопасности (16)


Контрольная лампа системы подушек безопасности (16)



При исправной системе подушек безопасности индикатор загорается на 4 секунды во время включения зажигания, затем должна погаснуть. В противном случае, а также в случае срабатывания контрольной лампы во время движения в системе имеет место неисправность и автомобиль следует отогнать на ближайшую фирменную станцию техобслуживания компании Skoda.


Если на соответствующим образом оборудованной модели спустя 4 секунды после включения зажигания контрольная лампа продолжит мигать с интервалом в 2 секунды еще в течение 16 секунд, следовательно имеет место неисправность в цепи подушки безопасности переднего пассажирского сиденья.

Контрольная лампа запаса топлива (17)


Контрольная лампа запаса топлива (17)



Индикатор начинает срабатывать при подходе к концу запаса горючего в топливном баке. Когда контрольная лампа перестает мигать и начинает гореть постоянно, в баке остается около 6 л топлива.
