Панель приборов и органы управления
Панель приборов и органы управления

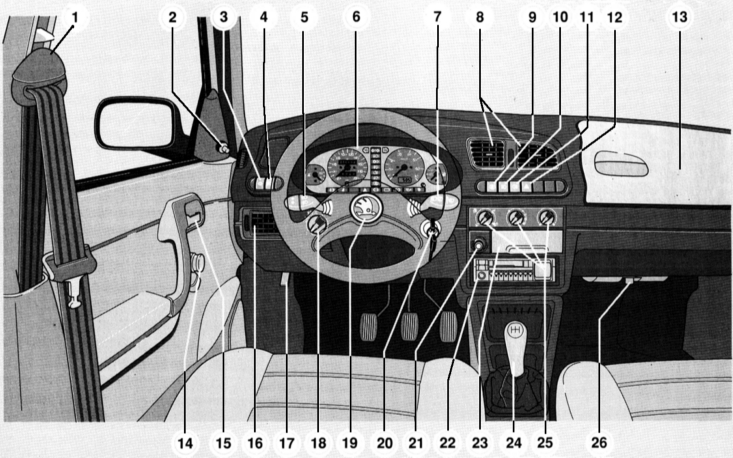

1 — Анкерный узел ремня безопасности с регулировкой высоты положения 2 — Рукоятка регулировки положения наружного зеркала заднего вида 3 — Выключатель габаритных огней/подсветки приборов 4 — Выключатель ближнего света фар 5 — Комбинированный подрулевой переключатель управления функционированием указателей поворотов и включения дальнего света головных фар 6 — Приборный щиток с комбинацией приборов 7 — Комбинированный подрулевой переключатель управления функционированием очистителей/омывателей стекол 8 — Центральные дефлекторы воздуховодов системы отопления/вентиляции салона 9 — Выключатель обогрева заднего стекла 10 — Выключатель противотуманных фар 11 — Выключатель задних противотуманных огней 12 — Выключатель аварийной сигнализации 13 — Вещевой ящик
14 — Рукоятка управления функционированием регулятора стеклоподъемника 15 — Внутренняя ручка двери 16 — Боковые дефлекторы воздуховодов системы отопления/вентиляции салона и обдува боковых стекол
17 — Рычаг управления приводом отпирания замка капота 18 — Переключатель регулировки положения оптической оси головных фар 19 — Кнопка клаксона
20 — Замок зажигания/блокировки рулевой колонки 21 — Прикуриватель
22 — Панель магнитолы
23 — Пепельница
24 — Рычаг переключения передач 25 — Панель управления функционированием системы отопления/вентиляции салона 26 — Монтажный блок предохранителей и реле

Комбинация приборов
Комбинация приборов

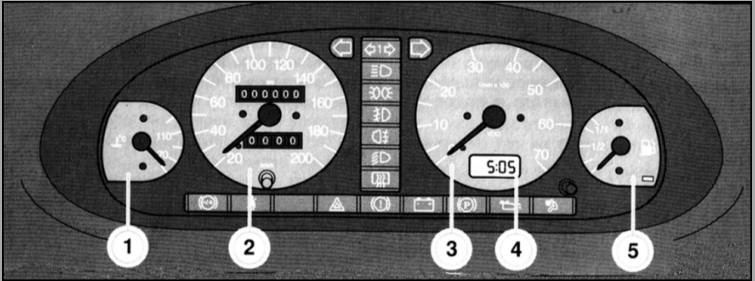

1 — Измеритель температуры охлаждающей жидкости 2 — Спидометр со счетчиками пробега 3 — Тахометр/аналоговые часы 4 — Дисплей цифровых часов 5 — Измеритель расхода топлива

Приведенная в тексте нумерация соответствует указанной на иллюстрации.
