Места крепления фаркопа
Внимание!
Опасность аварии!
Для крепления фаркопа мы
рекомендуем обратиться в
Официальный Сервисный
Центр SEAT.

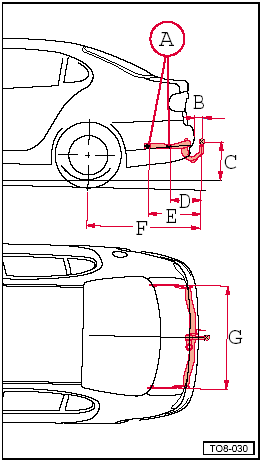

A =Точки крепения
B =65 мм
C =420 мм (пустой автомобиль) /
350 мм (максимальная загрузка)
D =300 мм
E =512 мм
F = 1118 мм
G =1014 мм
Все размеры приведены в миллимет-
рах.
Замечание
Дополнительная информация - на стр. 3.21 - 3.24.
