Предохранители

Плавкие предохранители

Плавкие предохранители предотвращают возгорание при прохожде- нии через отдельные электрические цепи чрезмерно большого тока.

При перегорании плавкого предохранителя рекомендуется провести проверку электрооборудования автомобиля для выявления причины.

Расположение блока предохранителей

Для защиты электрооборудования от повреждения в результате ко- роткого замыкания или перегрузки каждая цепь снабжена предохра- нителем.

Блоки предохранителей установлены в салоне и в моторном отеке.

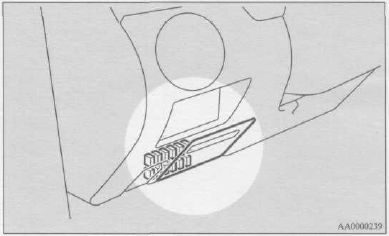

Салон
Салон

Блок предохранителей в салоне расположен за отсеком для мелких вещей перед водительским сиденьем, в месте, изображенном на ри- сунке.

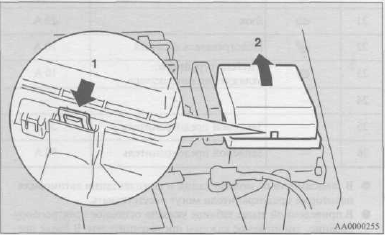

Моторный отсек
Моторный отсек

1 - Нажмите кнопку
2 - Снимите крышку

В моторном отсеке блок предохранителей расположен в месте, пока- занном на рисунке.

Номинальный ток предохранителей

Номинальный ток предохранителей и защищаемые цепи указаны на отсеке для мелких вещей и на внутренней стороне крышки блока предохранителей в моторном отсеке.
