Щетки стеклоочистителя

Если щетки примерзли к ветровому стеклу или к заднему стеклу, не включайте стеклоочистители до тех пор, пока лед не растает и щетки не освободятся. В противном случае можно повредить электродвига- тель.

Замена резиновых скребков щеток стеклоочистителя


Замена резиновых скребков щеток стеклоочистителя Щетка стеклоочистителя со стороны водителя

1. Поднимите рычаг щетки стеклоочистителя над лобовым сте- клом.

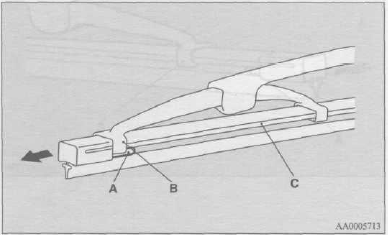

2. Потяните за резиновый скребок, чтобы фиксатор (А) отсоеди- нился от хомута (В). Затем потяните резиновый скребок дальше и снимите его.

ПРИМЕЧАНИЕ
• Следите, чтобы рычаг щетки стеклоочистителя не упал на ло- бовое стекло; он может повредить лобовое стекло.

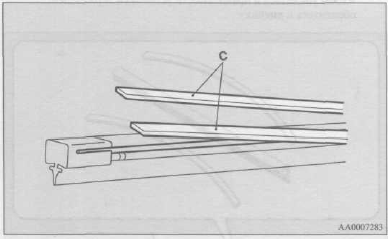

3. Установите держатели (С) на новые резиновые скребки.


3. Установите держатели (С) на новые резиновые скребки.

4. Вставьте резиновые скребки с держателями в щетку стеклоочи- стителя, начав с противоположного от фиксатора конца щетки.

Убедитесь, что хомут (В) надежно вошел в прорези на скребке.

ПРИМЕЧАНИЕ
• Если с новыми скребками держатели не поставляются, ис- пользуйте держатели от старых резиновых скребков.

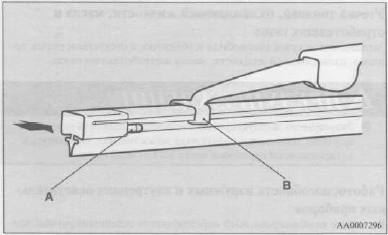

5. Сдвигайте скребок до то тех пор, пока хомут (В) надежно не за-


5. Сдвигайте скребок до то тех пор, пока хомут (В) надежно не за- цепится за фиксатор (А).

Щетка стеклоочистителя со стороны пассажира


Щетка стеклоочистителя со стороны пассажира 1. Поднимите рычаг щетки стеклоочистителя над лобовым сте- клом.

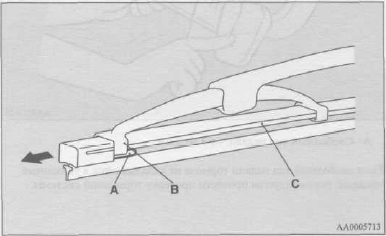

2. Потяните за резиновый скребок, чтобы фиксатор (А) отсоеди- нилсяот хомута (В). Затем потяните резиновый скребок дальше и снимите его.

ПРИМЕЧАНИЕ
• Следите, чтобы рычаг щетки стеклоочистителя не упал на ло- бовое стекло; он может повредить лобовое стекло.

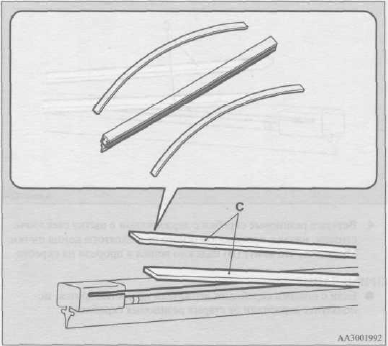

3. Установите держатели (С) на новые резиновые скребки.


3. Установите держатели (С) на новые резиновые скребки.

Чтобы убедиться в правильности установки держателей, обратитесь к рисунку.

4. Вставьте резиновые скребки с держателями в щетку стеклоочи- стителя, начав с противоположного от фиксатора конца щетки.

Убедитесь, что хомут (В) надежно вошел в прорези на скребке.

ПРИМЕЧАНИЕ
• Если с новыми скребками держатели не поставляются, ис- пользуйте держатели от старых резиновых скребков.

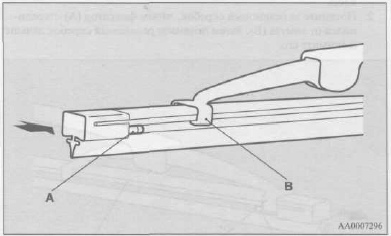

5. Сдвигайте скребок до то тех пор, пока хомут (В) надежно не за-


5. Сдвигайте скребок до то тех пор, пока хомут (В) надежно не за- цепится за фиксатор (А).

Щетки очистителя заднего стекла


Щетки очистителя заднего стекла

1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.

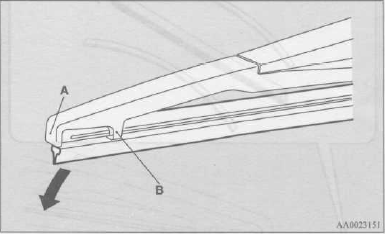

2. Потяните резиновый скребок вниз, чтобы высвободить его из фиксатора (А), находящегося на конце рычага стеклоочистите- ля. Потяните резиновый скребок дальше и снимите его.

3. Вставьте новую щетку в хомут (В) рычага стеклоочистителя.

ПРИМЕЧАНИЕ
• Следите, чтобы рычаг щетки стеклоочистителя не упал на за- днее стекло; он может повредить стекло.

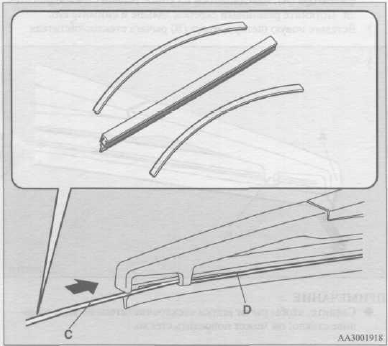

4. Надежно вставьте держатель (С) в канавку (D) щетки.


4. Надежно вставьте держатель (С) в канавку (D) щетки.

Чтобы убедиться, что после вставки в канавку держатели распо- ложены правильно, обратитесь к рисунку.

ПРИМЕЧАНИЕ
• Если с новыми скребками держатели не поставляются, ис- пользуйте держатели от старых резиновых скребков.
